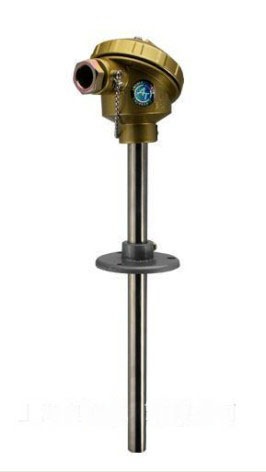

WRN2-330双支热电偶 上海自动化仪表三厂
产品简介：
装配式热电偶(上海仪表三厂)作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T3238-1999标准。
工作原理：热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
型号命名：
.jpg)
注明热电偶型号、分度号、使用温度范围。
热电偶保护管直径、长度、材质等。
有紧固件、法兰装置的，需提供相关尺寸。
主要技术指标：
温度测量范围和允许误差
| 热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
| 铂铑30-铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%│t│ |
| 铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%│t│ |
| 镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
| 镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
| 上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
| 100≤tm＜300 | t=tm | 10 |
| 300≤tm＜500 | t=tm | 2 |
| 500≤tm＜850 | t=tm | 0.5 |
| 850≤tm＜1000 | t=tm | 0.08 |
| 1000≤tm＜1300 | t=tm | 0.02 |
| tm＞1300 | t=1300 | 0.02 |
