WZP/WZC系列装配式热电阻
产品简介
*热电阻测温原理
受热后的金属丝电阻随着温度的变化而变，热电阻值R(t)与其所处的温度t的关系可表示为：
R(t)=Ro（1+At+Bt²+......）
按测得的电阻值查相应的分度表即可得处被测温度值to或由显示仪表直接读出。
*热电阻最小置入深度
一般不小于100mm（特殊产品除外）
*热电阻主要技术指标
热电阻类型，测温范围以及允差
类型 | 型号
| 分度号 | 测量范围℃ | 允许偏差△t（℃）
|
铂热电阻
| WZP | pt10或pt100 | -200-850 | A:±（0.15+0.002 ltl） |
B:±（0.30+0.005 ltl） |
铜热电阻 | WZC | CU50或CU100 | -50-150 | ±（0.30+0.006 ltl） |
*注：（1）式中 ltl 为感温元件实测温度的绝对值
（2）陶瓷铂热电阻元件测温范围-200-850℃
（3）云母铂热电阻元件测温范围-200-450℃
（4）薄膜铂热电阻元件测温范围-50-500℃
*自热影响
热电阻允许通过的**测量电流为2-5mA由此产生的温升不大于0.3℃
*热电阻绝缘电阻值
常温绝缘电阻值的试验电压可取直流10-100v任意值。环境温度在15-35℃范围内，相对温度应不大于80％，铂电阻的常温绝缘电阻值应不小于100兆欧.
铜热电阻的常温绝缘电阻值应不小于50兆欧。
*热电阻保护管直径与长度规格
d（mm） 直径12 | 总长 | L(mm) | 225 | 250 | 300 | 350 | 400 |
| 置入深度 | t(mm) | 75 | 100 | 150 | 200 | 250 |
*型号规格
无固定装置式热电阻
| 型号 | 分度号
| 测量范围℃ | 热响应时间t0.5（s） | 保护管材料 | d（mm） |
| WZP-130 |
PT100 |
-200-450 |
≤45 |
1Cr18Ni9Ti | 直径16 |
| WZP2-130 |
| WZP-131(K) |
≤30 |
直径12 |
| WZP2-131(K) |
| WZC-130 WZC2-130(K) | CU50 |
-50-100 | ≤120 |
*型号后面加（K）内芯为铠装元件

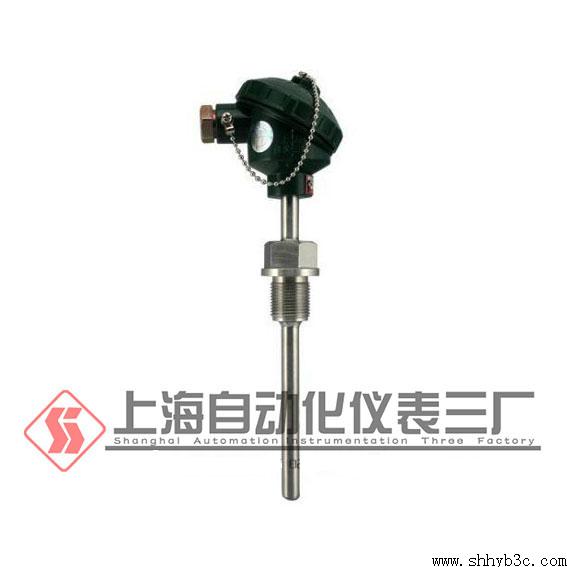

*固定螺栓式铂热电阻
| 型号 | 分度号 | 测温范围℃ | 热响应时间t0.5（s） | 保护管材料 | 规格（mm） L*t |
| WZP-230 |
PT100
|
-200-450 |
≤30 |
1Cr18Ni9Ti | 175*75 200*100 250*150 300*200 |
| WZP2-230 |
*型号后面加（K）内芯为铠装元件
*活动法兰热电阻
| 型号 | 分度号 | 测温范围℃ | 热响应时间t0.5（s） | 保护管材料 | 规格（mm） L*t |
| WZP-330 |
PT100
|
-200-450 |
≤30 |
1Cr18Ni9Ti | 175*75 200*100 250*150 300*200 |
WZP2-330
|
*型号后面加（K）内芯为铠装元件
*固定法兰式热电阻
| 型号 | 分度号 | 测温范围℃ | 热响应时间t0.5（s） | 保护管材料 | 规格（mm） L*t |
WZP-430 WZP2-430 |
PT100
|
-200-450 |
≤30 |
1Cr18Ni9Ti | 175*75 200*100 250*150 300*200 |
WZC-430
WZC2-430 |
CU50 |
-50-100 | ≤120 |
*型号后面加（K）内芯为铠装元件
