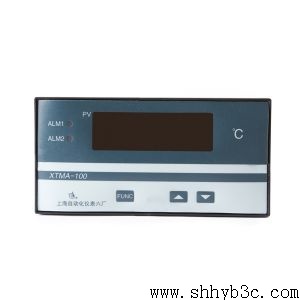

XTMA-100系列智能数字显示调节仪
品牌: 上海仪表厂
价格: 面议
市场价: 0.0
库存数量:
0
产品详情

XTMA/C/D/F-100系列智能数字显示调节仪(上海自动化仪表三厂)

产品介绍


XTMA/C/D/F-100系列智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件,采用SMT表面贴装元器件及相应的生产工艺,使得仪表具有功能强、性能可靠、体积小等特点,并且具有很高的性能价格比。

仪表具有全输入功能,可在面板上直接选择输入信号类型,包括常用热电偶、热电阻、辐射感温器、远传压力表电阻输入及标准信号输入,其中后两种信号输入具有量程变换功能。

仪表具有两路继电器报警输出,每一路均可任意设置为上限报警或下限报警,报警值全量程设置,同时可设置报警不灵敏区,因此除作为报警输出外,也可作为位式控制输出。

XTMC/D/F-100系列还有第三路继电器输出,可作为报警或位式控制输出。

仪表可以选配过程量变送电流输出,0~10mA.DC或4~20mA.DC可任意选择。

结构与原理


    仪表各种输入信号经模拟开关切换送入放大器放大后,经A/D转换成数字量送入CPU处理,输入信号经线性化、冷端补偿、外线电阻补偿等运算后,得到测量值送显示器,同时与用户设定的报警值进行比较,从而驱动继电器报警输出。

测量值与设定值比较得到偏差信号,经比例、积分、微分运算后得到控制量输出。

仪表的各设定参数存放在E2PROM中,断电后该参数可永久保存,另外,仪表还配有程序监视器 ( watch dog ) 电路和电源监视电路,一旦仪表受到强干扰造成仪表死机时,仪表可自动复位,回到正常的工作状态。

型号命名


用户订货时如不加说明,仪表按出厂预置输入类型和报警类型出厂,如需设置其它类型,请按型谱在订货时注明具体输入类型和报警类型。

订货型谱:
