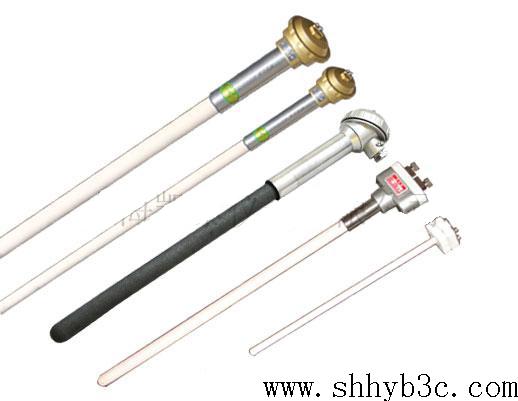

WRR-120铂铑热电偶 上海上自仪销售中心
产品介绍:
WRR-120铂铑热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T3238-1999标准。
主要技术指标
温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
铂铑30-铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%│t│ |
铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%│t│ |
镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
型号表示
W | R | 规格 | 内容 |
|
| R |
| 铂铑30-铂铑6 |
P |
| 铂铑10-铂 |
N |
| 镍铬-镍硅 |
E |
| 镍铬-铜镍 （镍铬-康铜） |
热 电 偶 材 料 | - | 1 |
| 无固定式装置式 |
2 |
| 固定螺纹式 |
3 |
| 活动式法兰 |
4 |
| 固定法兰式 |
5 |
| 活动法兰角尺形式 |
6 |
| 固定螺纹锥形保护管式 |
安装固定形式 | 2 |
| 防溅式 |
3 |
| 防水式 |
4 |
| 隔爆式 |
接线盒形式 | 0 | ø16mm保护管 |
1 | ø25mm保护管（双层套管） |
2 | ø16mm高铝质管（单层套管） |
3 | ø20mm高铝质管 |
设计序号 |
|
W | R | □ | - | □ | □ | □ |
|
工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
型号规格
统一设计型热电偶
无固定装置式（陶瓷保护管）热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 规格 | 热响应时间T0.5S |
直径mm | 保护管材料 |
单支铂铑30-铂铑6 | WRR-120 | B (LB-2)﹡ | 0～1600 | Φ16 | 刚玉质 | <150 |
WRR-121 | Φ25 | <360 |
双支铂铑30-铂铑6 | WRR2-120 | Φ16 | <150 |
WRR2-121 | Φ25 | <360 |
单支铂铑10-铂 | WRP-120 | S (LB-3)﹡ | 0～1300 | Φ16 | 高铝质 | <150 |
WRP-121 | Φ25 | <360 |
双支铂铑10-铂 | WRP2-120 | Φ16 | <150 |
WRP2-121 | Φ25 | <360 |
单支镍铬-镍硅 | WRN-122 | K (EU-3)﹡ | 0～1100 | Φ16 | 高铝质 | <240 |
WRN-123 | 0～1200 | Φ20 |
双支镍铬-镍硅 | WRN2-123 | 0～1100 |
单支铂铑30-铂铑6 | WRR-130 | B (LL-2)﹡ | 0～1600 | Φ16 | 刚玉质 | <150 |
WRR-131 | Φ25 | <360 |
双支铂铑30-铂铑6 | WRR2-130 | Φ16 | <150 |
WRR2-131 | Φ25 | <360 |
单支铂铑10-铂 | WRP-130 | S (LB-3)﹡ | 0～1300 | Φ16 | 高铝质 | <150 |
WRP-131 | Φ25 | <360 |
双支铂铑10-铂 | WRP2-130 | Φ16 | <150 |
WRP2-131 | Φ25 | <360 |
单支镍铬-镍硅 | WRN-133 | K (EU-2)﹡ | 0～1200 | Φ30 | 高铝质 | <240 |
双支镍铬-镍硅 | WRN2-133 | 0～1100 |
注：1）结构特征：非置入部分为碳钢20﹟
2）直径Φ25mm为双层瓷套管。
3）大“﹡”分度号作特殊规格订货。
