WRN-330耐高温热电偶作为一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

型号命名：

主要技术参数：

测量范围及允许误差范围

热电偶类别	代号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0－800℃	±0.75%t
镍铬－镍硅	WRN	K	0－1300℃	±0.75%t
铂铑 13 -铂	WRB	R	0-1600℃	±0.25%t
铂铑 10 －铂	WRP	S	0－1600℃	±0.25%t
铂铑 30 －铂铑 6	WRR	B	0－1800℃	±0.25%t

注：t为感温元件实测温度值（℃）

热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

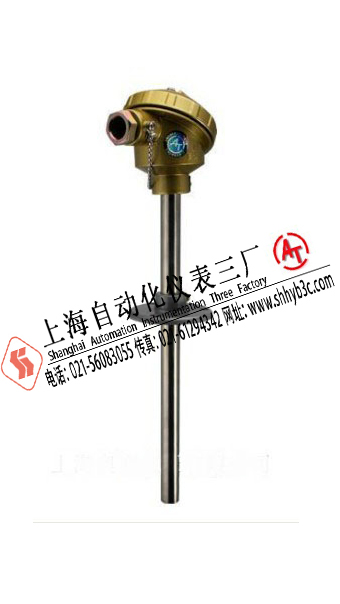

产品实图：

型号规格

（1）无固定装置式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-120	Pt100	-200～420	不锈钢 1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti	￠16	≤90
	WZP-121				￠12	≤30
	WZP-130				￠16	≤90
	WZP-131				￠12	≤30
双支铂热电阻	WZP₂-120				￠16	≤90
	WZP₂-121				￠12	≤45
	WZP₂-130				￠16	≤90
	WZP₂-131				￠12	≤45
铜热电阻	WZC-120	Cu50	-50～100	黄铜H62 不锈钢1Cr18Ni9Ti	￠12	≤120
铜热电阻	WZC-130	Cu50	-50～100	黄铜H62 不锈钢1Cr18Ni9Ti	￠12	≤120

注：1、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。

（2）固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-220	Pt100	-200～420	不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti	￠16	≤90
	WZP-221				￠12	≤30
	WZP-230				￠16	≤90
	WZP-231				￠12	≤30
双支铂热电阻	WZP₂-220				￠16	≤90
	WZP₂-221				￠12	≤45
	WZP₂-230				￠16	≤90
	WZP₂-231				￠12	≤45
单支铂热电阻	WZP-221A			不锈钢1Cr18Ni9Ti	￠16	≤90
双支铂热电阻	WZP₂-221A			不锈钢1Cr18Ni9Ti	￠16	≤90
铜热电阻	WZC-220	Cu50	-50～100	黄铜H62 不锈钢1Cr18Ni9Ti	￠12	≤120
	WZC-230
	WZC-220A

注：1、公称压力：10MPa

2、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。

（3）活动法兰式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-320	Pt100	200～420	不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti	￠16	≤90
	WZP-321				￠12	≤30
	WZP-330				￠16	≤90
	WZP-331				￠12	≤30
双支铂热电阻	WZP₂-320				￠16	≤90
	WZP₂-321				￠12	≤45
	WZP₂-330				￠16	≤90
	WZP₂-331				￠12	≤45
铜热电阻	WZC-320	Cu50	-50～100	黄铜H62 不锈钢1Cr18Ni9Ti	￠12	≤120
铜热电阻	WZC-330	Cu50	-50～100	黄铜H62 不锈钢1Cr18Ni9Ti	￠12	≤120

注：1、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。

（4）固定法兰式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T_0.5S
单支铂热电阻	WZP-420	Pt100	-200～420	不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti	￠16	＜90
	WZP-421				￠12	＜30
	WZP-430				￠16	＜90
	WZP-431				￠12	＜30
双支铂热电阻	WZP₂-420				￠16	＜90
	WZP₂-421				￠12	＜45
	WZP₂-430				￠16	＜90
	WZP₂-431				￠12	＜90
单支铂热电阻	WZP-420A			不锈钢1Cr18Ni9Ti	￠16	＜90
双支铂热电阻	WZP₂-420A			不锈钢1Cr18Ni9Ti	￠16	＜90
铜热电阻	WZC-420	Cu50	-50～100	不锈钢1Cr18Ni9Ti	￠12	＜120
铜热电阻	WZC-430	Cu50	-50～100	不锈钢1Cr18Ni9Ti	￠12	＜120

注：1、公称压力：2.5MPa

2、固定法兰安装盘增加三种化工部标准规格，详见装配式热电偶附表及表二。

3、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。

其它固定法兰盘

为了适应不同行业对固定法兰盘的焊接结构、尺寸不同需要，本厂除继续生产全国统一设计，符合专业标准的固定法兰盘外，决定增加三种不同焊接方式，不同形式密封的固定法兰盘，新增加的固定法兰安装盘请看装配式热电偶附表及表二。

（5）固定螺纹式锥形保护管式热电偶

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T_0.5S
					总长Lmm	置深lmm
单支铂热电阻	WZP-621	Pt100	-200～400	不锈钢1Cr18Ni9Ti	300 350 450 550	150 200 300 400	≤90
	WZP-621A
	WZP-631
双支铂热电阻	WZP₂-621
	WZP₂-621A
	WZP₂-631

注：1、公称压力：30MPa，流速≤80米/秒
