WZP-330装配式热电阻 上自仪三厂
产品简介：
WZP-330热电阻作为测量温度的传感受器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃至420℃范围内的液体、蒸汽和气体介质以及固体表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的PT1000铂电阻和符合专业标准分度号的cu50铜热电阻两大类装配式、统一设计型热电阻。应符合JB/8622-1997及JB/T8623-1997标准。
产品型号命名：

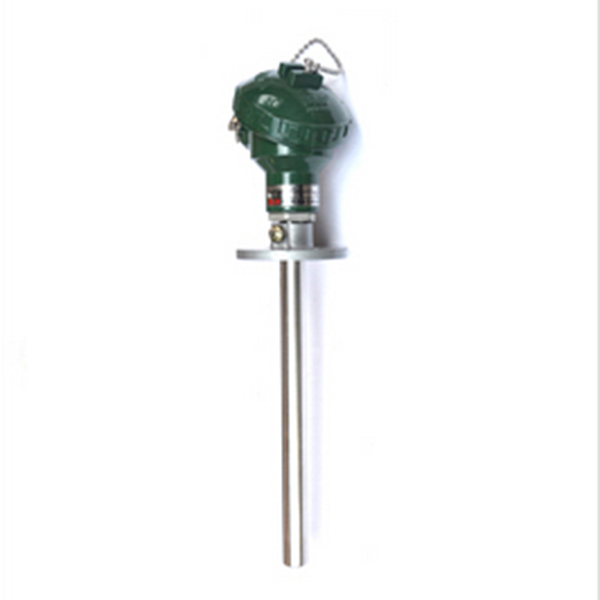

产品实图：
.jpg)
产品外形尺寸：
型号规格：
无固定装置式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-120B | Pt100 （BA1BA2）* | -200～420 | 不锈钢 lCr18Ni9Ti 不锈钢 0Cr18Ni12M02Ti | Φ16 | ≤90 |
WZP-121B | Φ12 | ≤30 |
WZP-130B | Φ16 | ≤90 |
WZP-131B | Φ12 | ≤30 |
双支铂热电阻 | WZP2-120B | Φ16 | ≤90 |
WZP2-121B | Φ12 | ≤45 |
WZP2-130B | Φ16 | ≤90 |
WZP2-131B | Φ12 | ≤45 |
铜热电阻 | WZC-120B | Cu50 (G)* | -50～100 | 黄铜H62 不 锈钢lCr18Ni9Ti | Φ12 | ≤120 |
WZC-130B |
注：打“*”分度号作特殊规格订货
型号120、121为防溅式接线盒，型号130、131为防水式接线盒。
热电阻长度规格
Φ16 | Φ12 |
总长L mm | 置深l mm | 总长L mm | 置深l mm |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
固定法兰式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径d mm | 热响应时间T0.5S |
单支铂热电阻 | WZP-220B | Pt100 （BA1BA2）* | -200～420 | 不锈钢 lCr18Ni9Ti 不锈钢 0Cr18Ni12M02Ti | Φ16 | ≤90 |
WZP-221B | Φ12 | ≤30 |
WZP-230B | Φ16 | ≤90 |
WZP-231B | Φ12 | ≤30 |
双支铂热电阻 | WZP2-220B | Φ16 | ≤90 |
WZP2-221B | Φ12 | ≤45 |
WZP2-230B | Φ16 | ≤90 |
WZP2-231B | Φ12 | ≤90 |
单支铂热电阻 | WZP-220AB | 不锈钢 lCr18Ni9Ti | Φ16 | ≤90 |
双支铂热电阻 | WZP2-220AB | ≤90 |
铜热电阻 | WZC-220B | Cu50 (G)* | -50～100 | 黄铜H62 不 锈钢lCr18Ni9Ti | Φ12 | ≤120 |
WZC-120B |
WZC-130B |
注：打“*”分度号作特殊规格订货
公称压力：10MPa。
型号220、221为防溅式接线盒，型号230、231为防水式接线盒。
固定螺纹型号规格对照表
产品型号 | 固定螺纹规格 |
M0 |
WZP-220B | M27×2 |
WZP-221B | M27×2 |
WZP-230B | M27×2 |
WZP-231B | M27×2 |
WZP2-220B | M27×2 |
WZP2-221B | M27×2 |
WZP2-230B | M27×2 |
WZP2-231B | M27×2 |
WZP-220AB | G3/4” |
WZP2-220AB | G3/4” |
WZC-220B | M27×2 |
WZC-230B | M27×2 |
WZC-220AB | G3/4” |
热电阻长度规格
Φ16 | Φ12 |
总长L mm | 置深l mm | 总长L mm | 置深l mm |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
活动法兰式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径d mm | 热响应时间T0.5S |
单支铂热电阻 | WZP-320B | Pt100 （BA1BA2）* | -200～420 | 不锈钢 lCr18Ni9Ti 不锈钢 0Cr18Ni12M02Ti | Φ16 | ≤90 |
WZP-321B | Φ12 | ≤30 |
WZP-330B | Φ16 | ≤90 |
WZP-331B | Φ12 | ≤30 |
双支铂热电阻 | WZP2-320B | Φ16 | ≤90 |
WZP2-321B | Φ12 | ≤45 |
WZP2-330B | Φ16 | ≤90 |
WZP2-331B | Φ12 | ≤90 |
铜热电阻 | WZC-320B | Cu50 (G)* | -50～100 | 不锈钢 lCr18Ni9Ti | Φ12 | ≤120 |
WZC-330B |
注：打“*”分度号作特殊规格订货
型号320、321为防溅式接线盒；型号330、331为防水式接线盒。
热电阻直径和长度规格表
Φ16 |
总长L mm | 总长L mm |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 225 250 300 350 450 550 650 900 1150 |
注：（1）打“*”分度号作特殊规格订货
（2）公称压力：2.5MPa。
（3）固定法兰安装盘加三种化工部标准规格，说见装配式热电偶附表及表二
（4）型号420、421为防溅式接线盒，型号430、431为防水式接线盒。
其它固定法兰盘
为了适应不同行业对固定法兰的焊接结构、尺寸不同需要，本厂除继续生产全国统一设计，符合专业标准的固定法兰盘外，决定增加三种不同焊接方式，不同形式密封的固定法兰盘，新增加的固定法兰安装请看装配式热电偶附表。
固定法兰型号规格对照表
产品型号 | 固定法兰盘规格（专业标准） |
D0 | D1 | D2 | D3 |
WZP-420B | Φ95 | Φ65 | Φ45 | Φ16 |
WZP-421B | Φ95 | Φ65 | Φ45 | Φ12 |
WZP-430B | Φ95 | Φ65 | Φ45 | Φ16 |
WZP-431B | Φ95 | Φ65 | Φ45 | Φ12 |
WZP2-420B | Φ95 | Φ65 | Φ45 | Φ16 |
WZP2-421B | Φ95 | Φ65 | Φ45 | Φ12 |
WZP2-430B | Φ95 | Φ65 | Φ45 | Φ16 |
WZP2-431B | Φ95 | Φ65 | Φ55 | Φ12 |
WZP-42AB | Φ95 | Φ70 | Φ36 | Φ16 |
WZP2-42AB | Φ95 | Φ70 | Φ36 | Φ16 |
WZP-420B | Φ95 | Φ65 | Φ45 | Φ12 |
WZC-430B | Φ95 | Φ65 | Φ45 | Φ12 |
热电阻直径和长度规格表
Φ16 | Φ12 |
总长L mm | 置深l mm | 总长L mm | 置深l mm |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
固定螺纹锥形保护管式
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规 | 格 | 热响应时间T0.5S |
总长L mm | 置深l mm |
单支铂热电阻 | WZP-621B | Pt100 （BA1BA2）* | -200～400 | 不锈钢 lCr18Ni9Ti | 300 350 450 550 | 150 200 300 400 | ≤90 |
WZP-621AB |
WZP-631B |
双支铂热电阻 | WZP2 -621B |
WZP2 -621B |
WZP2 -631B |
注：打“*”分度号作特殊规格订货
公称压力：30MPa，流速：≤80米/秒。
固定螺纹锥形保护管型号规格对照表
产品型号 | 固定螺纹规格 |
M0 |
WZP-621B | M33×2 |
WZP-631B | M33×2 |
WZP-621B | M33×2 |
WZP2 -631B | M33×2 |
WZP-621AB | G1” |
WZP2-621AB | G1” |
热电阻感温元件
薄型铂热电阻感温元件
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 规格 | 热响应时间T0.5S |
总长L mm | 长l mm | 宽B Mm | 厚 mm |
铂热电阻感温元件（薄片型） | WZP-002 | (BA)* | 0～420 | 28 | 17 | 32 | 0.5 | <15 |
WZP-003 | Pt100 | 82 | 32 | 10 | 0.5 |
WZP-003A | (BA1、BA2)* | 0～200 | 55 | 55 | 6 | 1 | <10 |
