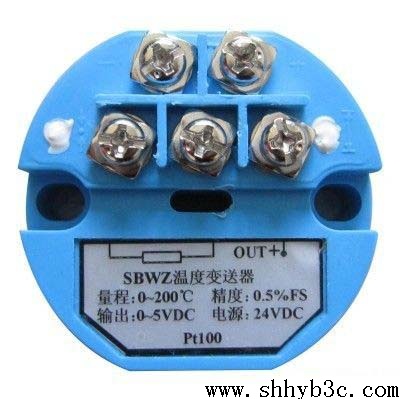

SBWR,SBWZ温度变送器

产品简介:

一、SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。 二、两线制热电阻温度变送器，其特点是采用两线传输，即电源与输出信号共用相同的两根普通导线。变送器把测温元件所测得的微弱信号直接放大成(4～20)mA DC信号，远传给控制室仪表，作指示、记录、调节之用，组成各种各样的检测，控制系统。
输入信号：
热电阻 Pt100、Cu50、Cu100,测量间距10℃以上任何温度范围
输出信号：电流:(4～20)mA DC
电压:(1～5)V DC
输出阻抗：250Ω 允许负载变化0～500Ω
基本误差：±0.1%、±0.5% 热电阻温变
温度漂移：±0.1%/10℃　热电阻温度
传输方式：两线制传输
工作环境温度： 温度 -10～75℃ 湿度 ≤90%
电 源：24V DC±10%(或配电器、安全栅供电)
功 耗：≤0.5W,
温度变送器特点
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
主要技术指标：
1、输入：热电阻Pt100、Cu50、Cu100 热电偶K、E、S、B、T、J、N2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
2、基本误差：±0.2%、±0.5%4、传送方式：二线制
3、变送器工作电源电压最低12V，最高35V，额定工作电压24V。
4、负载：极限负二载电阻按下式计算RL（max）=50×（Vmm-12） 即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。7、环境温度影响≤0.05%1℃8、正常工作环境：a、环境温度 -25℃～+80℃b、相对湿度5%～95%c、机械振动f≤55Hz振幅＜0.15mm
型号、类别：
