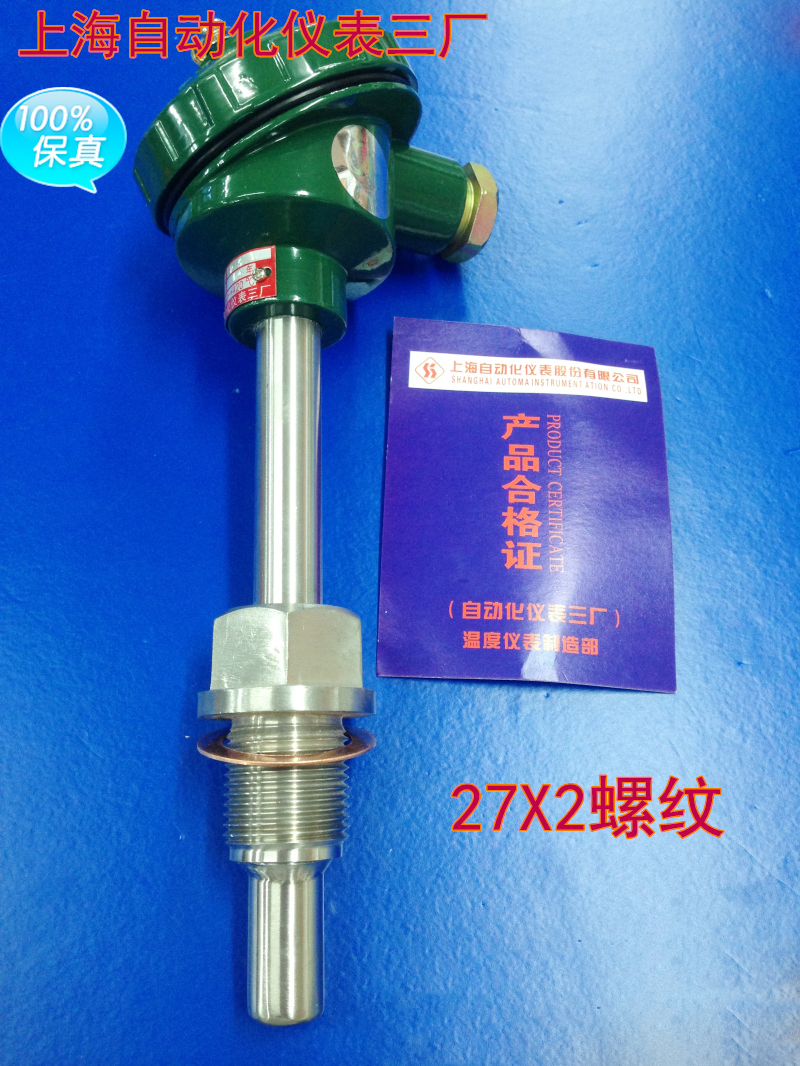

WZP-230装配式热电阻 上海自动化仪表三厂
产品简介
主要技术指标
WZP-230装配式热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻，应符合JB/T8622-1997及JB/T8623-1997标准。
型号规格
*无固定装置式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材质 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-120 | Pt100 | -200～420 | 不锈钢 1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti | ￠16 | ≤90 |
WZP-121 | ￠12 | ≤30 |
WZP-130 | ￠16 | ≤90 |
WZP-131 | ￠12 | ≤30 |
双支铂热电阻 | WZP2-120 | ￠16 | ≤90 |
WZP2-121 | ￠12 | ≤45 |
WZP2-130 | ￠16 | ≤90 |
WZP2-131 | ￠12 | ≤45 |
铜热电阻 | WZC-120 | Cu50 | -50～100 | 黄铜H62 不锈钢1Cr18Ni9Ti | ￠12 | ≤120 |
WZC-130 |
注：1、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。
*固定螺纹式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材质 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-220 | Pt100 | -200～420 | 不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti | ￠16 | ≤90 |
WZP-221 | ￠12 | ≤30 |
WZP-230 | ￠16 | ≤90 |
WZP-231 | ￠12 | ≤30 |
双支铂热电阻 | WZP2-220 | ￠16 | ≤90 |
WZP2-221 | ￠12 | ≤45 |
WZP2-230 | ￠16 | ≤90 |
WZP2-231 | ￠12 | ≤45 |
单支铂热电阻 | WZP-221A | 不锈钢1Cr18Ni9Ti | ￠16 | ≤90 |
双支铂热电阻 | WZP2-221A | ≤90 |
铜热电阻 | WZC-220 | Cu50 | -50～100 | 黄铜H62 不锈钢1Cr18Ni9Ti | ￠12 | ≤120 |
WZC-230 |
WZC-220A |
注：1、公称压力：10MPa
2、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。
*活动法兰式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材质 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-320 | Pt100 | 200～420 | 不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti | ￠16 | ≤90 |
WZP-321 | ￠12 | ≤30 |
WZP-330 | ￠16 | ≤90 |
WZP-331 | ￠12 | ≤30 |
双支铂热电阻 | WZP2-320 | ￠16 | ≤90 |
WZP2-321 | ￠12 | ≤45 |
WZP2-330 | ￠16 | ≤90 |
WZP2-331 | ￠12 | ≤45 |
铜热电阻 | WZC-320 | Cu50 | -50～100 | 黄铜H62 不锈钢1Cr18Ni9Ti | ￠12 | ≤120 |
WZC-330 |
注：1、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。
*固定法兰式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材质 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-420 | Pt100 | -200～420 | 不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12Mo2Ti | ￠16 | ＜90 |
WZP-421 | ￠12 | ＜30 |
WZP-430 | ￠16 | ＜90 |
WZP-431 | ￠12 | ＜30 |
双支铂热电阻 | WZP2-420 | ￠16 | ＜90 |
WZP2-421 | ￠12 | ＜45 |
WZP2-430 | ￠16 | ＜90 |
WZP2-431 | ￠12 | ＜90 |
单支铂热电阻 | WZP-420A | 不锈钢1Cr18Ni9Ti | ￠16 | ＜90 |
双支铂热电阻 | WZP2-420A | ＜90 |
铜热电阻 | WZC-420 | Cu50 | -50～100 | 不锈钢1Cr18Ni9Ti | ￠12 | ＜120 |
WZC-430 |
注：1、公称压力：2.5MPa
2、固定法兰安装盘增加三种化工部标准规格，详见装配式热电偶附表及表二。
3、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。
其它固定法兰盘
为了适应不同行业对固定法兰盘的焊接结构、尺寸不同需要，本厂除继续生产全国统一设计，符合专业标准的固定法兰盘外，决定增加三种不同焊接方式，不同形式密封的固定法兰盘，新增加的固定法兰安装盘请看装配式热电偶附表及表二。
*固定螺纹锥形保护管式
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材质 | 规格 | 热响应时间T0.5S |
总长Lmm | 置深lmm |
单支铂热电阻 | WZP-621 | Pt100 | -200～400 | 不锈钢1Cr18Ni9Ti | 300 350 450 550 | 150 200 300 400 | ≤90 |
WZP-621A |
WZP-631 |
双支铂热电阻 | WZP2-621 |
WZP2-621A |
WZP2-631 |
注：1、公称压力：30MPa，流速≤80米/秒
