WRP-100铂铑热电偶 上自仪三厂
详细资料：
主要技术指标
温度测量范围和允许误差
| 热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
| 铂铑30-铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%│t│ |
| 铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%│t│ |
| 镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
| 镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度

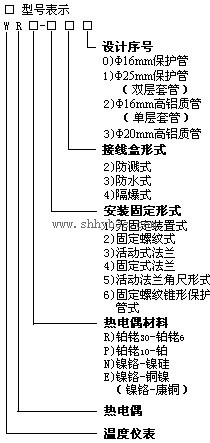

型号表示：
产品图片：
型号规格：
无固定装置式（陶瓷保护管）热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 规格 | 热响应时间T0.5S |
直径mm | 保护管材料 |
单支铂铑30-铂铑6 | WRR-120 | B (LB-2)﹡ | 0～1600 | Φ16 | 刚玉质 | <150 |
WRR-121 | Φ25 | <360 |
双支铂铑30-铂铑6 | WRR2-120 | Φ16 | <150 |
WRR2-121 | Φ25 | <360 |
单支铂铑10-铂 | WRP-120 | S (LB-3)﹡ | 0～1300 | Φ16 | 高铝质 | <150 |
WRP-121 | Φ25 | <360 |
双支铂铑10-铂 | WRP2-120 | Φ16 | <150 |
WRP2-121 | Φ25 | <360 |
单支镍铬-镍硅 | WRN-122 | K (EU-3)﹡ | 0～1100 | Φ16 | 高铝质 | <240 |
WRN-123 | 0～1200 | Φ20 |
双支镍铬-镍硅 | WRN2-123 | 0～1100 |
单支铂铑30-铂铑6 | WRR-130 | B (LL-2)﹡ | 0～1600 | Φ16 | 刚玉质 | <150 |
WRR-131 | Φ25 | <360 |
双支铂铑30-铂铑6 | WRR2-130 | Φ16 | <150 |
WRR2-131 | Φ25 | <360 |
单支铂铑10-铂 | WRP-130 | S (LB-3)﹡ | 0～1300 | Φ16 | 高铝质 | <150 |
WRP-131 | Φ25 | <360 |
双支铂铑10-铂 | WRP2-130 | Φ16 | <150 |
WRP2-131 | Φ25 | <360 |
单支镍铬-镍硅 | WRN-133 | K (EU-2)﹡ | 0～1200 | Φ30 | 高铝质 | <240 |
双支镍铬-镍硅 | WRN2-133 | 0～1100 |
注：1）结构特征：非置入部分为碳钢20﹟
2）直径Φ25mm为双层瓷套管。
3）大“﹡”分度号作特殊规格订货。
固定螺纹式热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm | 置深lmm |
单支镍铬-镍硅 | WRN-220 | K (EU-2)﹡ | 0～800 0～1000 | 不锈钢 ICr18Ni9Ti 不锈钢﹟ ICr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防溅式 |
WRN-220A |
双支镍铬-镍硅 | WRN2-220 |
WRN2-220A |
单支镍铬-铜镍 | WRE-220 | E (EA-2)﹡ | 0～600 | 不锈钢 ICr18Ni9Ti |
WRE-220A |
双支镍铬-铜镍 | WRE2-220 |
WRE2-220A |
单支镍铬-镍硅 | WRN-230 | K (EU-2)﹡ | 0～800 0～1000 | 不锈钢 ICr18Ni9Ti 不锈钢﹟ ICr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-230 |
单支镍铬-铜镍 | WRE-230 | E (EA-2)﹡ | 0～600 | 不锈钢 ICr18Ni9Ti |
双支镍铬-铜镍 | WRE2-230 |
注1）热响应时间T0.5<90秒。
2）保护管材料中打“﹟”符号表示双支无此牌号材料。
3）打“﹡”分度号作特殊规格订货。
4) 公称压力：10Mpa。
活动式法兰式热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm |
单支镍铬-镍硅 | WRN-320 | K (EU-2)﹡ | 0～800 0～1000 | 不锈钢 ICr18Ni9Ti 不锈钢﹟ ICr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 防溅式 |
双支镍铬-镍硅 | WRN2-320 |
单支镍铬-铜镍 | WRE-320 | E (EA-2)﹡ | 0～600 | 不锈钢 ICr18Ni9Ti |
双支镍铬-铜镍 | WRE2-320 |
单支镍铬-镍硅 | WRN-330 | K (EU-2)﹡ | 0～800 0～1000 | 不锈钢 ICr18Ni9Ti 不锈钢﹟ ICr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-330 |
单支镍铬-铜镍 | WRE-330 | E (EA-2)﹡ | 0～600 | 不锈钢 ICr18Ni9Ti |
双支镍铬-铜镍 | WRE2-330 |
注1）热响应时间T0.5<90秒。
2）保护管材料中打“﹟”符号表示双支无此牌号材料。
3）打“﹡”分度号作特殊规格订货。
固定法兰式热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm | 置深lmm |
单支镍铬-镍硅 | WRN-420 | K (EU-2)﹡ | 0～800 0～1000 | 不锈钢 ICr18Ni9Ti 不锈钢﹟ ICr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防溅式 |
WRN-420A |
双支镍铬-镍硅 | WRN2-420 |
单支镍铬-铜镍 | WRE-420 | E (EA-2)﹡ | 0～600 | 不锈钢 ICr18Ni9Ti |
WRE-420A |
双支镍铬-铜镍 | WRE2-420 |
单支镍铬-镍硅 | WRN-430 | K (EU-2)﹡ | 0～800 0～1000 | 不锈钢 ICr18Ni9Ti 不锈钢﹟ ICr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-430 |
单支镍铬-铜镍 | WRE-430 | E (EA-2)﹡ | 0～600 | 不锈钢 ICr18Ni9Ti |
双支镍铬-铜镍 | WRE2-430 |
注1）热响应时间T0.5<90秒。
2）保护管材料中打“﹟”符号表示双支无此牌号材料。
3）打“﹟”分度号作特殊规格订货。
4) 公称压力：2.5Mpa。
